電網中的電動機、變壓器等電力負荷屬于感性負荷， 這些電力負荷在運行過程中要消耗無功功率。無功功率的存在使得電網功率因數下降，從而降低了發供電設備的效率，造成電網電壓的波動，同時也會增大了電能損耗。無功補償就是把容性負荷與感性負荷并聯接在同一電路，用容性負荷輸出的無功功率補償感性負荷所需要的無功功率。
（1）無功補償可降低線路損耗 當線路負載為感性負載時，要輸送的有功功率不變時，負載電流會提高，線路損耗與電流的平方成正比增加。進行無功補償后，功率因數提高，輸送的有功功率不變，補償點以前的線路中通過的無功電流減小，線路中功率損耗大大降低。

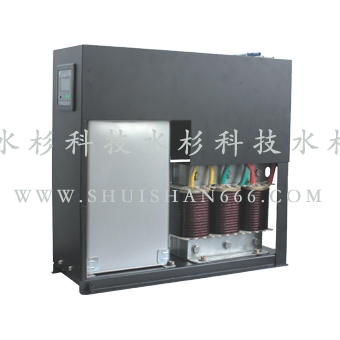

（2）無功補償可以提高功率因數、降低電能損耗 有功功率一定，用電功率因數越小，所需的無功功率越大。如果沒有安裝無功補償裝置，則無功功率必須由輸電系統供給，供電線路和變壓器的容量需增大。這樣，不僅增加供電投資、降低設備利用率，也將增加線路損耗。 為了穩定系統電壓，提高功率因數，提高系統的供電質量需要采用無功補償裝置，比較適合無功補償?shù)难b置有SVC、靜止無功發生器SVG、智能電容器（包括普通型電容器及抗諧型電容器）。SVC 由可控支路和固定(或可變)電容器支路并聯而成， 主要有TCR 型、TSC 型、SR 型、TCT 型4種。SVC 的主要類型是可控硅控制的電抗器TCR型，它可以根據母線上無功功率的變化，控制可控硅的控制角改變電抗器吸收的無功功率，實現功率因數的動態補償。
