游樂場大量大功率自動化設備的娛樂設備投入使用，給人們帶來歡樂的同時也成為游樂場諧波和無功的主要來源，帶來了很大的安全隱患。
典型負載：
游戲乘坐設施：游戲乘坐設施一般會由直流電機或者變頻驅動，這類負載會產生大量的諧波。
表演用電：由于表演用電會有燈光舞美系統，會用到可控硅調光。可控硅調光會產生大量的諧波。
生活泵房：由于生活水泵由變頻驅動，這類負載會產生諧波。
網絡機房：由于網絡通訊機房會用到UPS，這類負載會產生諧波。
產生危害：
1）目前電網存在的諧波電流確實給電網系統造成危害，典型有電容補償柜電容器毀壞。
2）存在著諧波放大的情況，變壓器二次側經過電容補償柜后，放大了11、13次諧波，補償后是補償前的幾倍甚至上十倍，這是由于電網中存在著諧波引發電容器發生并聯而引起的。
3）3次諧波屬于零序電流，該次諧波會在中性線上疊加，導致中性線電流過大而造成發熱，從而造成電能損耗。也會配電系統的安全造成一定的隱患。
4）繼電器在諧波影響下不能全面有效地起到保護作用，產生誤動或拒動，將嚴重威脅供配電系統的穩定與安全運行。
5）隨著諧波次數高頻率的上升，電纜導體趨膚效應越發明顯，從而導致導體的交流電阻增大，使得電纜的允許通過電流減小。
6）諧波使電力變壓器的銅耗增大，減少了實際使用容量。
治理方案：
1.利用SVG實現無功補償
提高大型游樂場所供電可靠性和電能質量的傳統做法是加設晶閘管投切電容、晶閘管控制電抗器和磁控電抗器等無功補償設備,并采用LC濾波器減小諧波畸變的影響,與傳統的無功補償裝置相比,SVG能夠實時動態補償，不會發生過補，欠補，可以穩定系統電壓。
SVG選型：SVG的補償容量一般按照變壓器容量的30%來選擇。
2.利用APF諧波治理
大型游樂場所用電負荷中,大型變頻器驅動設備，需要非常高的安全保障，對于諧波含量的要求極其嚴格。針對大型游樂場所電網諧波現狀,治理諧波的最佳解決方案是采用有源電力濾波技術,一般而言,有源電力濾波裝置(受控電流源)與一個產生諧波的負荷并聯連接,該受控電流源產生與負荷的諧波電流大小相同相位相反的補償電流,以此來消除負荷產生的諧波對配電網的影響。
APF選型：有源濾波器的設計容量=運行電流*電流畸變率
備注：為了補償效果更佳，一般留有裕量，因此一般在計算容量乘以1.2作為最后的配置容量。
項目配置方案：
設備名稱：

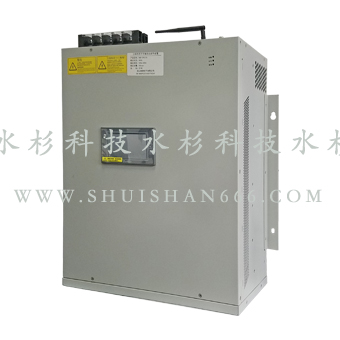

靜態無功發生器SVG；
有源電力濾波裝置
安裝位置：負載進線斷路器下端；負載進線斷路器下端
治理方式：就地治理；就地治理
解決問題：提高功率因數，穩定系統電壓，降低線路損耗；濾除諧波電流，提高供電系統可靠性
總結：使用杭州水杉科技生產的電能質量產品后不僅可以保證大型游樂場的諧波電流下降幅度非常明顯而且。可以提高現場的功率因數，在容量足夠的情況下，現場的電流畸變率將會由23%下降至5%左右。
