特點：隨著現代工業技術的發展，電力系統中電力電子裝置應用的日益廣泛，各種非線性的電子設備裝置如變頻器、整流器、及各種開關電源等大規模的運用，雖然完善了現代工業自動控制的技術，同時也產生大量的諧波干擾電網。其中變頻器在各個生產行業中應用極為廣泛。與傳統直流調速相比，變頻器可以很好的實現交流電動機的無級調速，滿足生產工藝過程中對電機調速控制的要求，以提高產品的產量和質量，又可大幅度節約能源，降低生產成本。但是不論是直流調速還是交流調速技術，其電氣設計中均采用了整流電路，給系統帶來了嚴重的諧波污染。
項目背景：某紡織加工制造工廠主要諧波源有兩個：一是驅動空調、風機的變頻器負載，在提高電能使用效率的同時也帶來了嚴重的諧波污染；二是自動化生產線的智能控制器、PLC系統的工作過程也產生大量諧波。
解決方案：在給風機供電的回路中安裝2臺有源電力濾波裝置,在給生產線供電的不同回路中共安裝3臺有源電力濾波裝置進行諧波治理。以給風機供電的回路諧波治理情況為例，諧波含量大量減少，全面符合國家標準，電流畸變率由29.3%下降到了4.2%有效解決了風機產生的諧波污染，凈化了工廠的電源系統，為精密測試儀器提供了純凈可靠的電源。

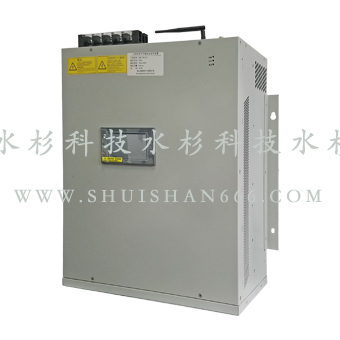

結論：通過加裝杭州水杉科技APF系列有源電力濾波裝置，減少線損和變壓器損耗，延長設備使用壽命，同時減少擴容時變壓器的設備投資，主要表現在減少了諧波電流擠占變壓器的容量。另一方面，采用就地補償的治理方式，將系統中負載產生的諧波在諧波源端就直接被補償，所以整個系統中的諧波電流將不再流過負載到變壓器間的導線，從而不會引起功率電纜的無謂熱損耗；而且由于諧波電流不再回流到變壓器中，從而可以減少諧波電流在變壓器中的渦流損耗。
